Kompenzátor

Kompenzátorokat ott használunk, ahol biztonságosan el kell nyeletni a csővezetéki rendszerek változásait.

Ezek a változások lehetnek hő hatására bekövetkező tágulás és összehúzódás, forgó gépek okozta rezgések, nyomás, deformációk, illetve a berendezések telepítésekor adódó eltolódások.

A kompenzátor fő szerkezeti eleme a hullámtest. A hullámtest hullámok sorozatából áll, melyeket úgy terveztek, hogy ellenálljon a belső a rendszer nyomásának, de elég rugalmas legyen ahhoz, hogy a megjelenő axiális, oldalirányú (ún. laterális elmozdulásokat) és szögeltéréseket (ún. anguláris elmozdulásokat) kompenzálja.

Gyors ajánlatkéréshez keresse műszaki kollégáinkat! Munkaidőben: +36-1-227-4945, vagy e-mail címünkön: soltesz@soltesz.hu

Kompenzátor termékcsoport ismertető

Cégünk pallettáján az alábbi kompenzátorok találhatók:

gumikompenzátorok
fémkompenzátorok
szövetkompenzátorok

Termékcsoport beszállítói és termékkatalógusok

Beszállítói termékismertető

WILLBRANDT Gumikompenzátor

A gumikompenzátor speciális csővezetéki elem, melynek feladata, hogy óvja a csőrendszereket a hőtágulásból eredő lehetséges károk ellen, ezen felül alkalmas a zajszint és a rezgés csökkentésére is. Felhasználási területük igen széles: a hűtő-fűtő közegektől kezdve, szennyvizes, gyógyszer-és vegyipari oldószeres rendszereken át, savas és lúgos-, valamint építőipari vezetékekben is alkalmazzák.

Forgalmazott típusok:

WILLBRANDT 53-L-es típus

Alkalmazási területek: Általános ipari felhasználás, hűtő-, fűtővíz, olaj, gáz közegekre
Névleges átmérő: DN 20-DN 300, 1”-12”
Nyomásfokozat: PN 10
Hőmérséklet tartomány: -10°C…+90°C
Csatlakozás: galvanizált szénacél karimákkal
Hullámtest anyagminőségek: EPDM, NBR, CR

WILLBRANDT 53-as típus

Alkalmazási területek: Általános ipari felhasználás, hűtő-, fűtővíz, olaj, gáz közegekre
Névleges átmérő: DN 20-DN 300, 1”-12”
Nyomásfokozat: PN 6, PN 10, PN 16, vagy ANSI 150lbs
Hőmérséklet tartomány: -10°C…+90°C
Csatlakozás: galvanizált szénacél vagy nemesacél karimákkal
Hullámtest anyagminőségek: EPDM, NBR, CR

WILLBRANDT 50-es típus

Alkalmazási területek: Általános ipari felhasználás, hűtő-, fűtővíz, olaj, gáz, szennyvíz, üzemanyag, különböző vegyi anyagokra.
Névleges átmérő: DN 20-DN 300, 1”-12”
Nyomásfokozat: PN 6, PN 10, PN 16, PN 25 vagy ANSI 150lbs
Hőmérséklet tartomány: -50°C…+150°C
Csatlakozás: galvanizált szénacél vagy nemesacél karimákkal
Hullámtest anyagminőségek: EPDM, NBR, CR, CSM, BR

WILLBRANDT 40-es típus

Alkalmazási területek: Általános ipari felhasználás, hűtő-, fűtővíz, olaj, gáz közegekre
Névleges átmérő: DN 200-DN 5000, 8”-200”
Nyomásfokozat: PN 6, PN 10, vagy ANSI 150lbs
Hőmérséklet tartomány: -50°C…+150°C
Csatlakozás: galvanizált szénacél vagy nemesacél karimákkal
Hullámtest anyagminőségek: EPDM, NBR, CR, CSM, BR

WILLBRANDT 80-as típus

Alkalmazási területek: Vegyipar, különböző sav, és lúg közegekre
Névleges átmérő: DN 25-DN 600, 1”-24”
Nyomásfokozat: PN 6, PN 10, PN 16, PN 25 vagy ANSI 150lbs
Hőmérséklet tartomány: -20°C…+220°C
Csatlakozás: galvanizált szénacél vagy nemesacél karimákkal
Hullámtest anyagminősége: PTFE

Termékkatalógusok letöltése

WILLBRANDT gumikompenzátor

WILLBRANDT kompenzátor 53 szürke piros sárga gumikompenzátor 107018

WILLBRANDT gumikompenzátor

WILLBRANDT kompenzátor 53L szürke piros sárga gumikompenzátor 107019

WILLBRANDT gumikompenzátor

WILLBRANDT kompenzátor gumikompenzátor 50 mind új K2020 107915

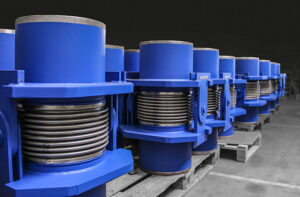

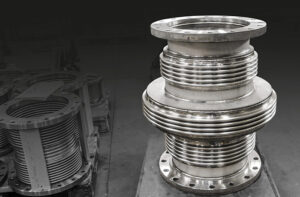

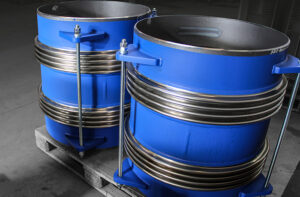

BELMAN Acélkompenzátor

A BELMAN nemesacél kompenzátorok a modern csővezetéki-technológia nélkülözhetetlen elemei. Feladatuk a vezetékekben a hőkülönbségek által előidézett tágulások kiegyenlítése, rezgések csökkentése.

Mérettartomány: DN 15 – DN 12 000
(DN 6000-12000 szegmensekben gyártva)

Anyagminőségek

Minden típusú saválló acél és magasan ötvözött saválló acél, többek közt:
– Duplex Titán
– Incoloy Hastelloy
– Inconel Tantál

Tervezési előírások

– EN 13445 ASME B31.3
– EN 13480 ASME B31.1
– EN 14917 AD2000
– ASME VIII, Div I EJMA

Tervezési nyomás: vákuumtól 150 bar-ig

Mozgásfelvételek

Fenti mozgásfelvételekre kompenzátoraink

• fixkarimás
• lazakarimás
• hegtoldatos

csatlakozásokkal rendelhetők, illetve a vevő igénye szerinti egyedi kialakítások is kérhetőek.

Csővezetéki tervezés

A BELMAN széles körű ismerete kombinálva a Rohr2 szoftverrel, mely lehetővé teszi az ügyfelek számára a csővezeték-tervezést és a kompenzátorok optimális elhelyezését a csőszakaszokon.

Mindezek alapja az átfogó csőrendszer-elemzés, számítás és modellezés. Az ügyfél számára készített tervtanulmány tartalmazza a csővezetéki rajzokat, leírásokat, szakértői véleményeket, valamint a rendszerbe tervezett kompenzátorok kiválasztását, műszaki specifikációját és optimális elhelyezését a csőszakaszba.

Termékkatalógusok letöltése

BELMAN bemutatkozás kompenzátor acélkompenzátor

BELMAN nemesacél kompenzátor

BELMAN acélkompenzátor csővezetéki tervezés

BELMAN nemesacél kompenzátor végeselem analízis, 3D modellezés, elemzés

BELMAN tartályparki kompenzátor

BELMAN acélkompenzátor, tartályparki kompenzátor

KLINGER Kempchen szövetkompenzátor

Szövetkompenzátorok

A szövetkompenzátorok olyan flexibilis elemek, amelyek csővezeték-rendszerekben axiális, laterális és anguláris mozgásokat képesek felvenni egyidőben. A megfelelő kialakítások rezgéseket és torziókat is fel tudnak venni.

A szövet kompenzátorok tervezése és gyártása összetett folyamat, amely részletes információkat igényelnek az alkalmazásokról, a munkakörnyezetről és a rendszerek vagy csővezetékek méretéről.

A szövetkompenzátorok egyrétegűek vagy az alkalmazási követelményektől függően többrétegűek lehetnek.

Mérettartomány
